#6 vs #8 skruer, lommehulstørrelser og sekskantskrueguide i kulstofstål

Forskellen mellem #6 og #8 skruer

Forskellen mellem #6 og #8 skruer kommer ned til diameter, belastningskapacitet og de applikationer, hver størrelse er egnet til. I det Unified National skruegevindsystem, der bruges i USA, svarer skruemålerens tal direkte til skaftdiameteren: a #6 skrue har en hoveddiameter på 0,138 tommer (3,51 mm) , mens a #8 skrue måler 0,164 tommer (4,17 mm) . Denne forskel på 0,026 tommer kan virke mindre, men den har betydningsfulde implikationer for fastholdelsesstyrke, pilothulstørrelse og kompatibilitet med hardware.

#6 skruer er den lettere løsning. De bruges almindeligvis i tynde materialer - metalplader op til 18 gauge, let træbearbejdningssnedkeri, kabinetter bagpaneler og plastikskabe - hvor et mindre fastgørelseshoved er ønskeligt af æstetik, eller hvor materialetykkelsen begrænser skruelængden. Deres reducerede skaftdiameter betyder lavere forskydningsstyrke, hvilket gør dem uegnede til bærende forbindelser i strukturelle trærammer eller tunge beslagsmonteringer.

#8 skruer er den mere alsidige størrelse til generelle formål. De er standardvalget til dækbygning, møbelmontering, undergulvsinstallation og de fleste indvendige tømrerapplikationer. Den større diameter giver væsentligt højere tilbagetrækningsmodstand - den kraft, der kræves for at trække skruen lige ud af materialet - som er den mest relevante styrkeparameter ved fastgørelse af træ. I et typisk nåletræsunderlag leverer en #8 skrue ca 20-30 % højere tilbagetrækningsmodstand end en #6 af samme længde under tilsvarende indstøbningsforhold.

Pilothulstørrelsen er også forskellig: #6 skruer kræver typisk en 3/32-tommer pilot i hårdttræ og kan ofte køres uden pilot i nåletræ, mens #8 skruer kræver en 7/64-tommer pilot i nåletræ og 1/8” i hårdttræ for at forhindre spaltning. At forveksle de to størrelser ved forboring er en almindelig kilde til afisolerede huller og opdelte arbejdsemner i finish snedkerarbejde.

Hvilken størrelse skruer til lommehuller

Valg af den korrekte skruestørrelse til lommehuller afhænger af tykkelsen af det emne, der samles - ikke tykkelsen af det materiale, der bores i. Lommehulssnedkerarbejde fungerer ved at skrue en skrue med groft gevind i en vinkel gennem det ene bræt og ind i frontkornet eller kanten af ​​et andet, og skruen skal være lang nok til at opnå tilstrækkelig gevindindgreb uden at bryde gennem den modsatte flade.

Branchestandardreferencen for størrelse af lommehulsskruer kommer fra Kreg Tool, hvis jigsystem definerer følgende retningslinjer:

• ¾-tommer materiale (18-19 mm): 1-¼ tomme lommeskrue med groft gevind, #8 diameter — den mest almindelige konfiguration i kabinet- og møbelkonstruktion.
• ½-tommer materiale (12-13 mm): 1-tommers lommeskrue med groft gevind, #8 diameter — bruges til skuffebokssider, tynde krydsfinerpaneler og letvægts-karkassearbejde.
• 1-tommer til 1-½ tomme materiale (25-38 mm): 1-½ tomme til 2-½ tomme skruer med groft gevind, #8 til #10 diameter — velegnet til frontramme snedkerarbejde på tykkere hårdttræ.
• Pladevarer og krydsfiner (MDF, spånplader): Fintrådede lommeskruer af samme længde som det tilsvarende udvalg af massivt træ - fine tråde griber de fremstillede panelmaterialer mere sikkert end grove gevind, som har en tendens til at blive strippet i det blødere underlag.

Den hyppigste fejl ved snedkerarbejde med lommer er at bruge en for lang skrue, hvilket får spidsen til at gå ud gennem udstillingsfladen på modtagebrættet. En sekundær fejl er at bruge grovgevindsskruer i MDF eller melaminbelagt spånplade, hvor den bredere gevindafstand ikke udvikler tilstrækkelig udtræksmodstand i kernematerialet med lav densitet. Til frontramme-til-skabsboksforbindelser i produktionsskabe, #8 × 1-¼ tomme fintrådede skruer varer i ¾-tommer ark repræsenterer den pålidelige standard på tværs af de fleste professionelle butikker.

Metrisk fatningshoved Skruemål

Metriske hætteskruer - også kaldet unbraconbolte eller SHCS - er dimensioneret til ISO 4762 (svarende til DIN 912), den internationale standard, der styrer deres geometri. Nøgledimensionerne for ingeniører og købere er hoveddiameter, hovedhøjde, fatningsstørrelse (sekskantnøgle), gevindstigning og anbefalet tilspændingsmoment. Alle værdier nedenfor gælder for standard grovgevind-serien.

Et konsekvent forhold løber gennem ISO 4762-standarden: hoveddiameteren er nominelt 1,5× gevinddiameteren , og hovedhøjden er lig med gevinddiameteren. Denne proportionalitet gør det ligetil at estimere afstandshul- og forsænkningsdimensioner, når tekniske tegninger ikke er tilgængelige. Forsænkningsdiameteren for en flush-seed SHCS skal svare til hoveddiameteren plus 0,5 mm for M3–M6 og plus 1,0 mm for M8 og derover.

Ejendomsklasse (styrkegrad) er en særskilt specifikation. De fleste kommercielle metriske skruer med indvendige hoveder leveres i klasse 8.8 (mellemkulstofstål, forzinket) eller klasse 12.9 (legeret stål, sort oxid), hvor klasse 12.9 leverer ca. 50 % højere prøvebelastning end klasse 8.8 i samme størrelse. For præcisionsmaskineri, halvlederudstyr og strukturelle forbindelser, der kræver maksimal fastgørelsespålidelighed, er klasse 12.9 standardspecifikationen.

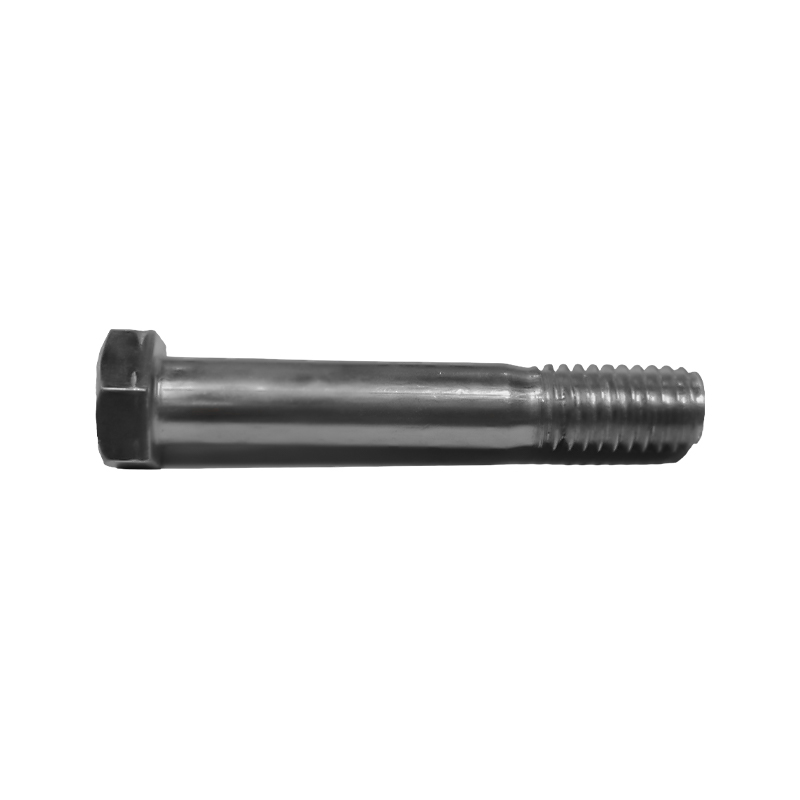

Kulstofstål sekskantskruer : Karakterer, belægninger og udvalg

Kulstofstål sekskantskruer — sekskantskruer og sekskantede bolte drevet af en skruenøgle eller topnøgle — er den mest udbredte strukturelle befæstelsestype på tværs af byggeri, tunge maskiner, bilmontering og industrielt udstyr. Deres dominans kommer fra kombinationen af ​​det høje styrke-til-omkostningsforhold, som kulstofstål leverer, og den mekaniske fordel ved det sekssidede hoved, som tillader væsentligt højere tilspændingsmomenter end Phillips- eller Torx-drevformater.

Kulstofstålkvaliteter

De mekaniske egenskaber af sekskantskruer af kulstofstål er defineret af deres kvalitetsbetegnelse, som varierer efter standard:

• SAE klasse 2 (low-carbon stål): Minimum trækstyrke på 510 MPa for størrelser op til ¾ tomme. Anvendes i ikke-kritiske applikationer såsom lette strukturelle forsamlinger, møbler og generel hardware. Ingen mærker på hovedet.
• SAE klasse 5 (medium-kulstofstål, bratkølet og hærdet): Minimum trækstyrke på 827 MPa. Standardkvaliteten til automotive og generelle tekniske applikationer. Identificeret med tre radiale linjer på bolthovedet.
• SAE klasse 8 (medium-carbon legeret stål): Minimum trækstyrke på 1.034 MPa. Specificeret til højspændingsforbindelser inklusive ophængskomponenter, tungt udstyr og flangesamlinger, der arbejder under dynamisk belastning. Identificeret med seks radiale linjer.
• ISO-klasse 8.8 / 10.9 / 12.9 : De metriske ækvivalenter, dimensioneret til ISO 4014 (sekskantbolt) eller ISO 4017 (sekskantskrue). Klasse 10.9 svarer nogenlunde til SAE Grade 8 i trækstyrke; Klasse 12.9 overstiger det.

Overfladebelægninger og korrosionsbeskyttelse

Bare kulstofstål korroderer hurtigt i udendørs, fugtige eller kemisk aggressive miljøer. Valget af overfladebehandling er lige så vigtigt som basismaterialekvaliteten for langsigtet fastgørelsesevne:

• Zink galvanisering (klar eller gul kromat): Den mest almindelige belægning til indendørs og let udendørs brug. Giver 72-120 timers salttågebestandighed ifølge ASTM B117. Lav pris, bredt tilgængelig, men utilstrækkelig til marine eller kemiske miljøer.
• Varmgalvanisering: Zinkbelægning påført ved nedsænkning i smeltet zink ved ~450°C, hvilket giver et tykt, metallurgisk bundet lag. Saltspraymodstanden overstiger 1.000 timer . Standard for konstruktionsstål i udendørs konstruktion; den tykkere belægning kan påvirke gevindpasningen og kræver overdimensionerede møtrikker.
• Dacromet / gemet (zink-aluminium flagebelægning): Tyndfilm uorganisk belægning med 480-720 timers salttågebestandighed. Ingen risiko for brintskørhed, hvilket gør det foretrukket til højstyrke grad 10.9 og 12.9 fastgørelsesanordninger, hvor galvaniseringsinduceret skørhed er et problem.
• Sort oxid: Minimal korrosionsbeskyttelse (kræver olietopcoat til enhver meningsfuld barriere), bruges primært til æstetik og milde indendørs applikationer. Almindelig på indvendige hovedskruer i maskiner.

Dimensionsstandarder for sekskantskruer
